دستگاه های انت ماینر در کنار انواع مختلف، کارایی های متفاوتی نیز دارند. برای تعمیرکاران ماینر، توجه به مدل و عملکرد هر ماینر موضوعی بسیار حساس به شمار می‌رود. علت این امر این است که؛ در صورت بروز هرگونه بی‌دقتی در شناخت و تشخیص ایرادات دستگاه؛ برای مشتریان خسارت های جبران ناپذیری ایجاد خواهد شد. به همین دلیل متخصصین ماینر حتما باید از تجربه و دانش بالایی برخوردار باشند.

آموزشگاه کاردانش با توجه به این نکات در دوره آموزش تعمیرات ماینر، با کمک اساتید مجرب و فعال در حوزه تعمیرات ماینر، هنرجویان را برای ورود به بازارهای کار و به صورت کاملا تکنیکال و با آخرین اطلاعات موجود در زمینه تعمیرات ماینر، آماده خواهد کرد. از مزایای این دوره علاوه بر ارائه مدرک معتبر و بین المللی جهت کار در سایر کشورها، پشتیبانی مادام العمر برای شرکت کنندگان نیز می‌باشد. همچنین بهترین هنرجویان در پایان دوره، انتخاب خواهند شد؛ تا برای کاراموزی به مراکز خدماتی معرفی گردند. این کار باعث افزایش تجربه حرفه ای و بهبود رزومه کاری آنها می‎شود.

معرفی انت ماینر S11

راهنمای آموزش آنتی ماینر s11راهنمای آموزش آنتی ماینر s11

راهنمای آموزش آنتی ماینر s11

سرور S11 جدیدترین نسخه Bitmain در سری سرورهای S11 است. منبع تغذیه APW8 بخشی از S11 است. سرور همه سرورهای S11 برای اطمینان از راه‌اندازی آسان، قبل از ارسال آزمایش و پیکربندی می‌شوند.

راهنمای نصب سرور S11

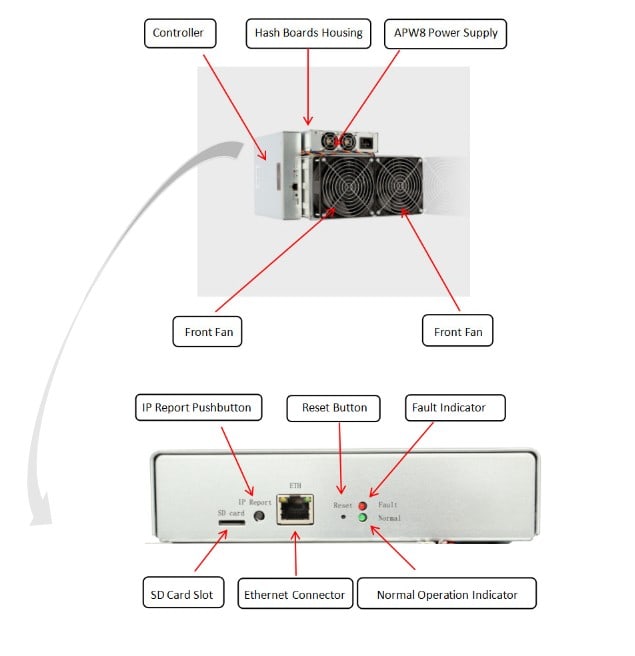

اجزای اصلی و پنل جلویی کنترلر سرور S11 در شکل زیر نشان داده شده است.

راهنمای آموزش آنتی ماینر s11

منبع تغذیه APW8

راهنمای آموزش آنتی ماینر s11

مشخصات فنی

شماره مدل: 240‐A
نسخه: S11

نرمال

توان کم

نگاهی به محصول

 SHA256 / BTC / BCH

الگوریتم رمزنگاری

19.00

15.5~17.00

هاشرت J/TH

1349

992~1088

قدرت مرجع روی دیوار

 71.00

64.00

بازده برق مرجع روی دیوار25 درجه سانتیگراد

حداکثر

تایپ

حداقل

مشخصات تفصیلی

هاشرت و قدرت

+3%

15.5~17.00

کم قدرت

هشریت J/TH

19.45

19.00

معمولی

68.48

64.00

کم قدرت

راندمان برق روی دیوار C °25، J/TH

75.97

71.00

معمولی

72.22

67.49

کم قدرت

راندمان برق روی دیوار 40 درجه سانتی گراد، J/TH

80.00

74.76

معمولی

1265

992

کم قدرت

برق روی دیوار، وات

1556

1349

معمولی

240

220

200

منبع تغذیه ولتاژ ورودی AC، ولت

6.33

4.51

کم قدرت

منبع تغذیه جریان ورودی AC، آمپر

7.78

6.13

معمولی

63

50

47

محدوده فرکانس AC ورودی منبع تغذیه، هرتز

پیکربندی سخت افزار

252

تعداد تراشه های هش

3

تعداد تابلوهای هش

RJ45 اترنت 10/100M

حالت اتصال به شبکه

254*176*297

اندازه سرور (طول*عرض*ارتفاع، بدون بسته)، میلی متر

8.1

وزن خالص، کیلوگرم

76

dBA،  25درجه سانتی گراد ،نویز

الزامات زیست محیطی

40

25

0

دمای کارکرد، درجه سانتی گراد

85

25

40-

دمای نگهداری، درجه سانتی گراد

95%

5%

رطوبت عملیاتی، RH (بدون تراکم)

بررسی اجمالی

  • در حالت کم مصرف، حداکثر هش ریت تقریباً هش 103 درصد است.
  • حداقل شرایط: 25 درجه سانتیگراد، حداقل J/TH، هش ریت معمولی
  • حداکثر شرایط: 40 درجه سانتیگراد، حداکثر J/TH، حداکثر هش ریت
  •  احتیاط: ولتاژ ورودی اشتباه ممکن است باعث آسیب سرور شود
  • شرایط نوع: حداقل توان مرجع، ولتاژ ورودی AC معمولی
  • حداکثر شرایط: حداکثر توان مرجع، حداقل ولتاژ ورودی AC
  •  از جمله اندازه PSU
  •  از جمله وزن PSU
  • حداکثر شرایط: فن زیر حداکثر RPM (چرخش در دقیقه) است.

مشخصات APW8

 200-240V AC

محدوده ولتاژ

ورودی

Hz 50/60

محدوده فرکانس

>0.99

ضریب قدرت

<2mA

جریان نشتی

بله

حفاظت از گرمای بیش از حد

0-40C

دمای عملیاتی

محیط، محیط زیست

5% RH-95% RH (غیرمتراکم)

رطوبت عملیاتی

خنک کننده هوای اجباری

پنکه

سیستم خنک کننده

مراحل نصب

  • به (https://shop.bitmain.com/support.htm?pid=00720160906053730999PVD2K0vz0693) سایت بروید.
  • فایل IPReporter.zip دانلود کنید.
  • فایل را اکسترکت کنید.
  • روی IPReporter.exe راست کلیک کرده و آن را به عنوان Administrator اجرا کنید.
  • یکی از گزینه ها را انتخاب کنید: Shelf, Step, Position؛ مناسب برای سرورهای مزرعه برای علامت گذاری مکان سرورها و پیش فرض؛ مناسب برای سرورهای خانگی.
  • روی Start کلیک کنید.

راهنمای آموزش آنتی ماینر s11

  • در برد کنترل، روی دکمه IP Report کلیک کنید. آن را نگه دارید تا زمانی که بوق بزند (حدود 5 ثانیه).

راهنمای آموزش آنتی ماینر s11

  • آدرس IP در پنجره ای روی صفحه کامپیوتر شما نمایش داده می شود.

راهنمای آموزش آنتی ماینر s11

  • در مرورگر وب خود آدرس IP ارائه شده را وارد کنید.
  • با استفاده از root برای نام کاربری و رمز عبور وارد شوید.
  • در قسمت Network می توانید یک آدرس IP DHCP (اختیاری) اختصاص دهید.
  • روی Save & Apply کلیک کنید.

راهنمای آموزش آنتی ماینر s11

برای پیکربندی سرور

راه اندازی استخر

  • روی تنظیمات عمومی کلیک کنید.

راهنمای آموزش آنتی ماینر s11

گزینه ها را مطابق جدول زیر تنظیم کنید:

  • آدرس: آدرس استخر مورد نظر خود را وارد کنید.
  • کارگر:شناسه کارگر شما در استخر انتخابی.
  • رمز عبور: رمز عبور برای کارگر انتخابی شما

در نهایت، برای ذخیره و راه اندازی مجدد سرور روی Save & Apply کلیک کنید.

راهنمای نصب سرور S11

برای بررسی وضعیت عملکرد سرویس خود

روی وضعیت مشخص شده در زیر کلیک کنید.

راهنمای آموزش آنتی ماینر s11
سرور خود را با توجه به توضیحات جدول زیر نظارت کنید

  • ASIC: تعداد تراشه های شناسایی شده در زنجیره
  • تنظیم فرکانس ASIC
  • GH/S (RT): نرخ هش هر هشبرد (GH/s)
  • دمای (PCB): دمای هر برد هش  بر اساس درجه سانتی گراد. (فقط برای سرور با فرکانس ثابت اعمال می شود.)
  • دما (تراشه): دمای تراشه‌ها روی هر برد هش بر اساس درجه سانتی‌گراد.

وضعیت ASIC یکی از وضعیت های زیر ظاهر می شود:

  •  O :OK را نشان می دهد.
  •  X : نشان دهنده خطا است.
  •  نشان دهنده مرده است.

بررسی نسخه سیستم عامل

  1. در System، روی تب Overview کلیک کنید.
  2. نسخه سیستم فایل تاریخ سیستم عاملی را که سرور شما استفاده می کند نشان می دهد. در مثال زیر سرور است.راهنمای آموزش آنتی ماینر s11

 ارتقاء سیستم عامل سرور

  1. در System، روی Upgrade کلیک کنید.راهنمای آموزش آنتی ماینر s11
  • برای حفظ تنظیمات فعلی خود:1.(پیش‌فرض) کادر را انتخاب کنید. 2.برای بازنشانی سرور به تنظیمات پیش فرض، کادر را علامت بزنید.
  • روی دکمه (Browse) کلیک کنید و به فایل ارتقاء بروید. فایل ارتقا را انتخاب کنید، سپس بر روی تصویر فلش کلیک کنید. پیامی ظاهر می‌شود که به شما اطلاع می‌دهد که آیا سیستم عامل S11 قابل ارتقا است و اگر بله، پس از آن این کار را انجام خواهد داد.به فلش کردن تصویر ادامه دهید.
  • هنگامی که ارتقاء کامل شد، پیام زیر ظاهر می شود:راهنمای آموزش آنتی ماینر s11
  • یکی از گزینه های زیر را کلیک کنید:
  1. راه اندازی مجدد: برای راه اندازی مجدد سرور با سیستم عامل جدید.
  2. بازگشت: برای ادامه استخراج با سیستم عامل فعلی. سرور در مرحله بعد سیستم عامل جدید را بارگیری می کند.

 تغییر رمز ورود

  1. در System، روی تب Administration کلیک کنید.
  2. رمز عبور جدید خود را تنظیم کنید، سپس روی Save & Apply کلیک کنید.راهنمای آموزش آنتی ماینر s11

بازیابی تنظیمات اولیه

  1. سرور را روشن کنید و بگذارید 5 دقیقه کار کند.
  2. در پنل جلویی کنترل، دکمه Reset را به مدت 10 ثانیه فشار داده و نگه دارید

آئین نامه

اطلاعیه FCC برای مدل‌های تأیید شده:
این دستگاه با قسمت 15 قوانین FCC مطابقت دارد. بهره برداری مشروط به دو شرط زیر است:

  1. این دستگاه ممکن است تداخل مضر ایجاد نکند.
  2. این دستگاه باید هرگونه تداخل دریافتی را بپذیرد، از جمله تداخلاتی که ممکن است باعث عملکرد ناخواسته شود.

نکات مهم

این تجهیزات آزمایش شده و با توجه به بخش 15 قوانین FCC، با محدودیت های دستگاه دیجیتال کلاس A مطابقت دارد. این محدودیت‌ها به گونه‌ای طراحی شده‌اند که هنگام استفاده از تجهیزات در یک محیط تجاری، محافظت معقولی در برابر تداخل مضر ایجاد کنند. این تجهیزات انرژی فرکانس رادیویی را تولید می کند. با استفاده از این فرکانس ها و می تواند تابش کند. اگر مطابق دستورالعمل نصب و استفاده نشود، ممکن است باعث ایجاد تداخل مضر در ارتباطات رادیویی شود. کارکرد این تجهیزات در یک منطقه مسکونی احتمالاً باعث ایجاد تداخل مضر می شود؛ که در این صورت کاربر ملزم به تصحیح تداخل با هزینه شخصی خواهد بود.

ضایعات انت ماینر

دفع ضایعات تجهیزات توسط کاربران خانگی در اتحادیه اروپا، این نماد روی محصول یا روی بسته بندی آن نشان می دهد؛ که این محصول نباید با سایر زباله های خانگی شما دور ریخته شود. درعوض، این مسئولیت شماست که وسایل زائد خود را با تحویل آن به یک نقطه جمع آوری مشخص شده برای بازیافت ضایعات تجهیزات الکتریکی و الکترونیکی دفع کنید. جمع آوری و بازیافت جداگانه تجهیزات زباله شما در زمان دفع به حفظ منابع طبیعی و اطمینان از بازیافت آنها به گونه ای که از سلامت انسان و محیط زیست محافظت می کند کمک می کند. برای اطلاعات بیشتر در مورد جایی که می توانید تجهیزات زباله خود را برای بازیافت بیاندازید، لطفاً با اداره شهر محلی خود، خدمات دفع زباله های خانگی یا فروشگاهی که محصول را خریداری کرده اید تماس بگیرید.

راهنمای تعمیرات هشبرد Antminer S11

این نسخه شامل نمودار شماتیک مدار اصلی و جهت سیگنال چیپ و معرفی ولتاژ است. هشبرد Antminer S11 در مجموع از 84 چیپ استفاده می کند ، مدل چیپ آن “BM1387” است و جهت سیگنال به ترتیب از U1 به U84 منتقل می شود.5 نقطه تست بر روی هشبرد قرار داده شده است. پنج نقطه تست عبارتند از: CLK-CO-RI-BO-RST

هشبرد S11 دارای 28 دامنه ولتاژ است و هر حوزه ولتاژ شامل 3 چیپ است.

همچنین برخی از نمودارهای مدار مرتبط در زیر ارائه شده است:
